LA SIMULAZIONE PER LO STAMPAGGIO LAMIERA CON FORGE®

FORGE_sheet-metal_forming_pillar_final_shape

Lo stampaggio della lamiera viene utilizzato per la produzione di manufatti sottili. Il processo può essere eseguito a freddo o a caldo (Hot Press Forming, HPF).

FORGE® simula entrambi i processi di stampaggio della lamiera per ottimizzare i parametri di processo e garantire la qualità dei pezzi prodotti.

Richiedete una demo





SIMULAZIONE PREDITTIVA

FORGE® fornisce una previsione accurata di:

  • La forma finale con previsione dello spessore finale
  • Difetti come la strizione
  • Tensioni residue
  • Carichi della pressa, compresi i carichi da applicare ai portastampi
  • Cambiamenti metallurgici nel caso dello stampaggio a caldo

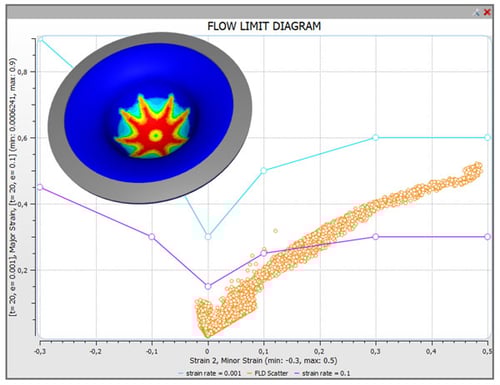

FORGE_sheet_metal_FlowLimitDiagramDiagramma del limite di flusso con FORGE®



CARATTERISTICHE DI FORGE® PER LO STAMPAGGIO DELLA LAMIERA
  • Tecnologia di meshing dedicata per manufatti sottili che consente di inserire più elementi nello spessore senza influire sul tempo di CPU

FORGE_sheet_metal_forming_cooling_channels

  • Modellazione elasto-plastica reale per le operazioni a freddo per una previsione accurata del ritorno elastico e delle sollecitazioni residue
  • Modelli anisotropi e modelli di cementazione complessi (cementazione cinematica)
  • Per HPF, modelli di trattamento termico incorporati per prevedere con precisione la trasformazione microstrutturale e la formazione di martensite
  • Previsione accurata della temperatura grazie all'analisi accoppiata pezzo/stampo
  • Con un unico software, è possibile realizzare operazioni multiple: le operazioni di stampaggio e le successive operazioni di tranciatura sono analizzate con precisione e facilità.



CASO DI STUDIO: STAMPAGGIO DELLA LAMIERA DI UN MONTANTE B DI UN'AUTOMOBILE

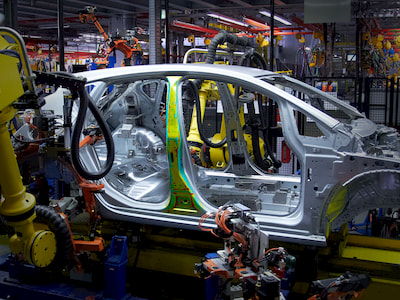

FORGE_emboutissage (2)

L'esempio presentato di seguito corrisponde allo stampaggio a caldo di un montante B di un elemento di carrozzeria. Dopo l'operazione di stampaggio, il pezzo stampato viene raffreddato tra due stampi, un’operazione che consente di controllarne la microstruttura e la forma finale. Il software FORGE® può essere utilizzato in questo tipo di configurazione per considerare i cambiamenti microstrutturali.

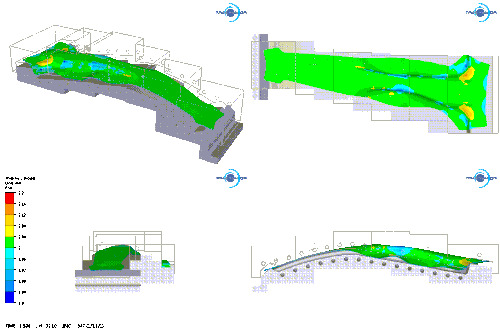

FORGE-emboutissage

Evoluzione dello spessore

Evoluzione della temperatura
