Z-set è il risultato di 40 anni di stretta collaborazione tra l'École des Mines ParisTech (Francia) e l'Onera - il Laboratorio Aerospaziale Francese - e vari partner accademici. Z-set è un completo pacchetto di software integrato per l'analisi strutturale in diverse applicazioni, con particolare attenzione alla rappresentazione avanzata dei materiali. Composto da diversi moduli autonomi, Z-set può funzionare sia indipendentemente che in combinazione con piattaforme FEA esistenti, migliorandone le capacità di modellazione e simulazione del comportamento dei materiali.
Zebulon, l'avanzato solutore a elementi finiti all'interno del pacchetto Z-set, è progettato per affrontare una vasta gamma di sfide della meccanica strutturale. Concentrandosi principalmente su modelli di materiali altamente non lineari, questo codice si è espanso nel tempo per comprendere anche problemi termici e di diffusione, nonché l'integrazione di questi modelli per analisi accoppiate. Con le sue estese capacità, Zebulon eccelle come solutore a elementi finiti non lineare in grado di affrontare diverse problematiche di meccanica strutturale. |

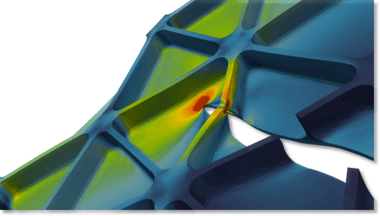

Calcolo del collasso effettuato con Zebulon
|
Z-post è una soluzione di post-processing inclusiva progettata per gestire dati diversi generati dall'Analisi agli Elementi Finiti. Originariamente creato per analizzare i risultati di Zebulon, Z-post si è evoluto in un'applicazione software versatile che interagisce con i principali codici FEA. All'interno di Z-Post, ci sono numerosi "processi" progettati per gestire ed analizzare in modo efficace i risultati dell'Analisi agli Elementi Finiti. In particolare, si concentra sulla stima accurata della vita utile e sui modelli di danno. Z-Post opera sui risultati del calcolo agli elementi finiti, manipolando dati provenienti da varie posizioni strutturali, inclusi nodi, punti di Gauss, elementi e diversi passi temporali. |
Strumenti avanzati di post-elaborazione
|
Z-cracks è un modulo dedicato progettato per simulare la meccanica della frattura in 3D. Le sue capacità includono il calcolo dei fattori di intensificazione delle tensioni e la simulazione della propagazione di fratture in modalità mista. Questo modulo offre un ambiente versatile e ad alte prestazioni per esaminare il comportamento delle fratture 3D durante la propagazione. I fattori di intensificazione delle tensioni (SIF) derivati dalla meccanica della frattura lineare-elastica (LEFM) vengono calcolati per configurazioni statiche di frattura, utilizzando il framework delle piccole perturbazioni. Inoltre, sotto le stesse ipotesi, lo strumento può prevedere la propagazione delle fratture in modalità mista. Z-cracks è accompagnato da un'interfaccia utente grafica (GUI) facile da usare ed è basato su una robusta tecnica di rimeshing adattativo in 3D, insieme a un efficiente approccio di post-processing multi-thread per estrarre i SIF. | Analisi di frattura |
Z-mat è un componente fondamentale di Z-set, che funge sia da elemento intrinseco che da plugin per le librerie dei materiali nei principali solutori agli elementi finiti come FORGE®, Abaqus, Ansys, Samcef, LS-Dyna, MSC Software ed altri. Offre una vasta gamma di modelli costitutivi e funge da piattaforma per la creazione di nuovi modelli, fornendo quindi un ambiente favorevole allo sviluppo di nuove formulazioni dei materiali. |
Una libreria di materiali |
Z-sim funge da driver per le equazioni costitutive, consentendo agli utenti di importare elementi volumetrici rappresentativi (RVE) e di condurre rapidamente simulazioni sui componenti senza ricorrere all'analisi agli elementi finiti (FEA). Come driver di simulazione costitutiva, Z-sim è stato progettato specificamente per calcolare il comportamento delle diverse leggi costitutive offerte da Z-mat, utilizzando il controllo dello stress o dello sforzo anziché forze e spostamenti. Questo simulatore consente riduzioni significative del tempo di calcolo della CPU rispetto all'esecuzione di calcoli FE equivalenti su singoli elementi. |
Simulatore della legge sul comportamento
|
Z-opt è un pacchetto di ottimizzazione con ampia applicabilità, progettato per essere compatibile con vari software esterni tramite file di input ASCII o altri protocolli di collegamento. Si presenta come uno strumento versatile, particolarmente utile per compiti di identificazione dei parametri dei materiali, dove l'obiettivo è minimizzare una funzione che quantifica la disparità tra osservazioni sperimentali e simulazioni. Il formato del file di input di Z-opt offre grande flessibilità. Può gestire dati sperimentali derivati da diversi tipi di test, come test di trazione, creep, monodimensionali o multiaxial. Inoltre, può gestire database ibridi contenenti informazioni su elementi e strutture dei materiali. Z-opt ha la capacità di pilotare software esterni per calcolare dati simulati e risolvere problemi parametrizzati di qualsiasi tipo. Ad esempio, può essere impiegato per ottimizzare il coefficiente di attrito, determinare parametri di convezione in calcoli termici o facilitare l'ottimizzazione della forma. |
Calibrazione dei modelli di comportamento |
E molti altri
Z-Set è utilizzato da importanti produttori in tutto il mondo per migliorare la durata dei componenti del motore. Viene impiegato per diversi scopi, come la previsione delle tensioni residue nella testata del motore a combustione interna o il considerare i fenomeni di invecchiamento nel modello costitutivo delle testate in alluminio del motore.
Z-set è uno strumento chiave nell'industria aerospaziale per garantire la qualità di parti critiche, come componenti di motori o scatole del cambio, esposte a forti gradienti termici o meccanici ciclici che coinvolgono fatica, creep e propagazione di fratture.
La modellazione meccanica di componenti in ghisa grigia è una sfida complessa, soprattutto quando sono sottoposti a condizioni di carico termo-meccanico non isotermico. La libreria Z-Mat offre una serie di modelli che tengono conto delle deformazioni elastoplastiche e dei processi di creep dipendenti dal tempo.
Z-set è un'innovazione all'avanguardia derivante da un'ampia ricerca scientifica e sperimentale. Questa tecnologia avanzata incorpora le ultime scoperte e intuizioni di varie discipline di ricerca per offrire soluzioni innovative.
Il solutore è parallelizzato per sfruttare appieno le capacità delle architetture di calcolo altamente parallele. Sfrutta la comprensione approfondita del problema meccanico per proporre strategie dedicate e altamente efficienti.
In costante miglioramento, la piattaforma di modellazione dei materiali della suite Z-set offre una vasta collezione di modelli di comportamento per la plastica e la viscoplasticità, insieme a metodi di integrazione robusti dedicati e avanzate procedure di calibrazione dei parametri dei materiali. Nonostante le capacità esistenti della piattaforma Z-set siano ampie, essa costituisce anche un ambiente di sviluppo ideale per coloro che desiderano implementare routine utente personalizzate.
Una catena di simulazione completa per l'integrazione processo-prodotto collega il processo produttivo alle prestazioni in servizio, fino alla modellazione dell'inesco e della propagazione della frattura per l'ottimizzazione del componente. Combinando i software FORGE e Z-set, Transvalor offre una soluzione di simulazione olista che consente l'integrazione virtuale processo-prodotto.
