La Suite logicielle Z-set est le fruit de la collaboration de développeurs reconnus incluant Mines Paris, Onera et Transvalor. Elle est composée de plusieurs modules autonomes et peut fonctionner de manière indépendante ou en conjonction avec d’autres plateformes d'analyse par éléments finis du commerce, améliorant ainsi leurs capacités en termes de modélisation du comportement des matériaux et de simulation.
| Zebulon, le solveur par éléments finis de pointe au sein de la suite Z-set, est conçu pour relever un large éventail de défis rencontrés en mécanique des structures. Principalement axé sur les modèles de matériaux fortement non linéaires, le code s'est élargi au fil du temps pour englober les problèmes thermiques et de diffusion, ainsi que l'intégration de ces modèles pour les analyses couplées. Grâce à ses capacités complètes, Zebulon excelle en tant que solveur d'éléments finis non linéaires capable de résoudre divers problèmes de mécanique des structures. |
Calcul de flambage réalisé avec Zebulon |
| Z-post est une solution de post-traitement inclusive conçue pour gérer des données diverses générées par une analyse éléments finis. À l'origine créée pour post-traiter les résultats de Zébulon, Z-post s'est transformée en une application logicielle polyvalente qui peut interagir avec les principaux codes éléments finis. Z-post dispose d'une vaste gamme de "processus" conçus pour gérer et analyser efficacement les résultats des simulations éléments finis. En particulier, il fournit une collection d’outils permettant l'estimation précise de la durée de vie des structures sous les sollicitations complexes ainsi que les modèles d’endommagement. Z-post opère sur les résultats des calculs par éléments finis, manipulant des données issues d’un calcul par éléments finis : quantités nodales, quantités aux points d’intégration, séries temporelles. |

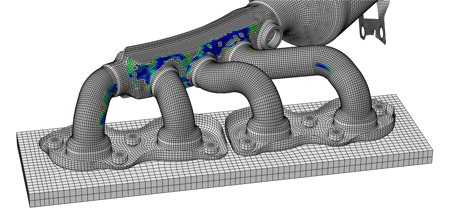

Outils avancés de post-traitement |
| Z-cracks est un module dédié conçu pour simuler la mécanique de la rupture en 3D. Ses capacités comprennent le calcul des facteurs d'intensité de contrainte et la simulation de la propagation de fissures en mode mixte. Ce module offre une plateforme polyvalente et performante pour examiner le comportement des fissures en 3D pendant leur propagation. Les facteurs d'intensité de contrainte (FIC) dérivés de la mécanique linéaire de la rupture (MLR) en fatigue des matériaux sont calculés pour les configurations statiques de fissures, en utilisant le cadre des petites perturbations. De plus, dans les mêmes hypothèses, l'outil peut prédire la propagation de fissures en modes mixtes. Z-cracks est complété par une interface graphique conviviale et est basé sur une technique robuste de remaillage adaptatif en 3D, ainsi qu'une approche de post-traitement parallélisée efficace pour extraire les FIC. |
Simulation de la propagation de fissure |
| Z-mat est un composant central de la suite Z-set, servant à la fois d'élément intrinsèque et de module complémentaire pour les bibliothèques de lois de comportements pour les principaux solveurs d'éléments finis tels que FORGE®, Abaqus, Ansys, Samcef, LS-Dyna, MSC Software, et autres. Z-mat offre une vaste collection de modèles rhéologiques et sert de plateforme pour la création de nouveaux modèles, offrant ainsi un environnement propice au développement de nouvelles formulations de matériaux. |
Une bibliothèque de matériaux |
| Z-sim est un outil permettant la simulation rapide de la réponse des lois comportement disponibles dans Z-mat sous un chargement décrit directement en termes de contraintes et de déformations au lieu de forces et de déplacements. Le code s’exécute beaucoup plus rapidement qu’un calcul éléments finis équivalent sur un seul élément, et permet des chargements mixtes complexes. La simulation peut être pilotée directement à partir d’un fichier contenant les mesures expérimentales. D’autres fonctionnalités sont prévues pour tracer la surface de charge ou d’endommagement dans l’espace des contraintes, à différents moments de chargement. |
Simulateur de lois de comportement |

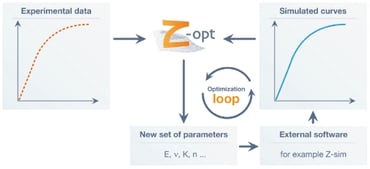

| Z-opt est un package d'optimisation à large applicabilité, conçu pour être compatible avec divers logiciels externes via des fichiers d'entrée ASCII ou d'autres moyens appropriés. Il sert d'outil polyvalent, particulièrement utile pour les tâches d'identification des paramètres des matériaux, où l'objectif est de minimiser une fonction qui quantifie la disparité entre les observations expérimentales et les simulations. Le format de fichier d'entrée de Z-opt offre une grande flexibilité. Il peut accueillir des données expérimentales issues de divers types de tests, tels que des tests de traction, de fluage, unidimensionnels ou multiaxiaux. De plus, il peut gérer des bases de données hybrides contenant des informations sur les éléments et les structures des matériaux. Z-opt a la capacité de piloter des logiciels externes pour le calcul de données simulées et la résolution de problèmes paramétrés de toute nature. Par exemple, il peut être utilisé pour optimiser le coefficient de friction, déterminer les paramètres de convection dans les calculs thermiques ou faciliter l'optimisation de la forme. |
Calibration de modèles de comportement |
