NOUVEAUX OUTILS POUR GERER VOS PROJETS DE SIMULATION

  • Outil d’archivage des projets de simulation : le Storage Manager.
Les résultats de calculs sont souvent très volumineux et occupent une place importante sur les disques de sauvegarde. Cet outil permet de compacter les résultats et de supprimer les données inutiles en vue d’un archivage définitif du projet. Une fois les calculs terminés, le ou les projets peuvent être chargés dans cet utilitaire afin de trier/supprimer les résultats non essentiels et de compacter les données.

Bénéfices : Cet outil permet une libération importante de l’espace disque sans altérer la consistance des résultats.

Storage_Manager

  • Procédure automatique d’actualisation des projets de simulation.
Lors du passage à une nouvelle version de FORGE®, certains projets existants devaient être manuellement reconfigurés pour bénéficier des nouvelles fonctionnalités. Dorénavant, à l’ouverture d’un projet existant (issu de FORGE® NxT 4.0), la nouvelle version actualise automatiquement le projet et expose les nouvelles fonction/options dans les différents Templates de simulation, d’objets et autres concernés.

Bénéfices : Mise à disposition automatiques des nouvelles options dans les Templates.



  • Nouvelle procédure de lancement des calculs.
La procédure de soumission et l’exécution des calculs a été complément repensée pour cette nouvelle version. De nouvelles fonctions ont été introduites à travers l’API Python pour garantir plus de simplicité, de flexibilité et de contrôle.

Bénéfices : Meilleure maitrise et personnalisation de la soumission des calculs.



AMELIORATIONS DU SOLVEUR

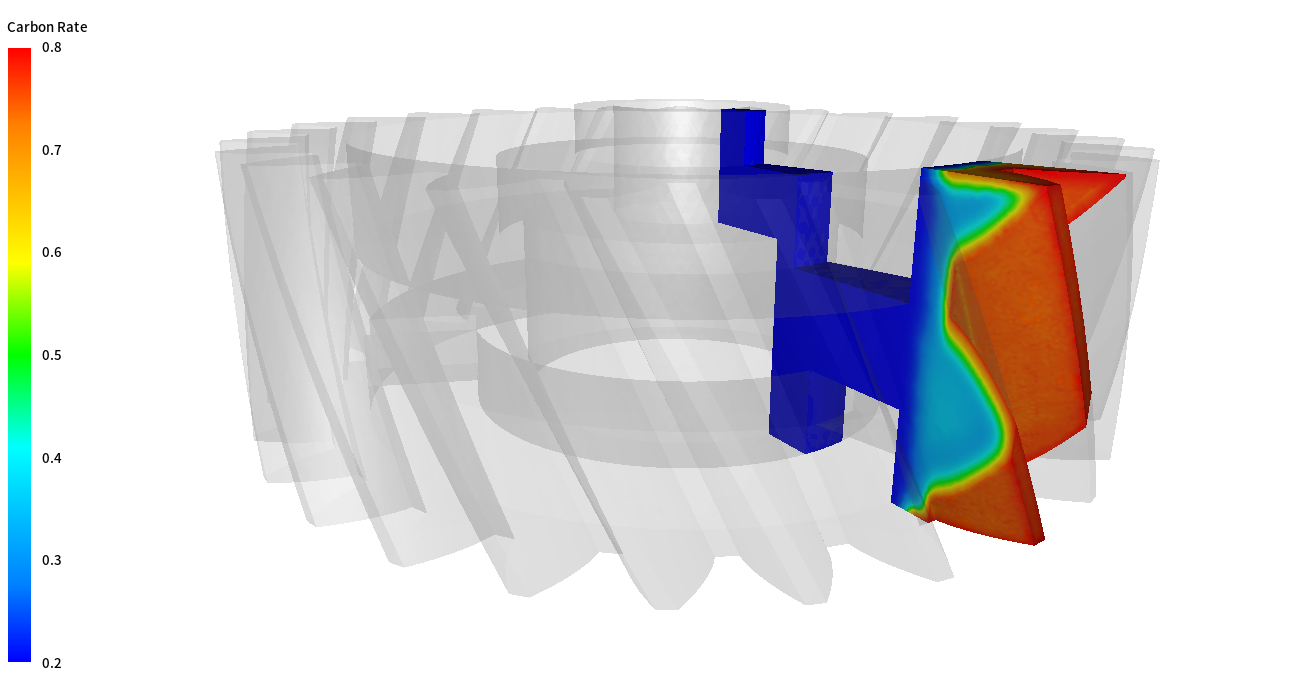

  • Symétries cycliques pour les traitements thermiques.
Les symétries cycliques sont désormais prises en comptent pour les opérations de chauffage, de refroidissement/trempe et traitements thermochimiques comme la cémentation, la nitruration et la carbonitruration. Pour les pièces hélicoïdales, seule une dent ou une section de pièce peut être modélisée.

Bénéfices : réduction des temps de calculs pour les simulations de traitement thermique et thermochimiques.

Cyclic_symmetry

  • Extension du laminage stationnaire à froid.
La formulation stationnaire pour le laminage de produits longs/plats a été renforcée et supporte désormais les lois de comportement du type élasto-viscoplastique. Les procédés de laminage à froid peuvent donc bénéficier de cette nouvelle fonctionnalité, précédemment disponible pour le laminage à chaud.

Bénéfices : réduction des temps de calcul par rapport à une approche incrémentale classique.

  • Remaillage des marques sous peau amélioré.
La qualité du remaillage des marquages a été nettement améliorée dans cette nouvelle version. Les paramètres de remaillage des différentes grilles utilisées sont maintenant accessibles en mode Setup et permettent un meilleur contrôle du remaillage pour chacun de ces marquages.

Bénéfices : Détection plus robuste des défauts de forgeage (plis, effet de succion)

marking_grid

A gauche FORGE® NxT 4.1 et à droite FORGE® NxT 4.0



NOUVELLES FONCTIONNALITES POUR LA MISE EN DONNEES ET L’ANALYSE DES RESULTATS

  • Automatisation des setups et des analyses de résultats.
L’Api python a été enrichie de nouvelles fonctionnalités pour une plus grande automatisation des opérations et une meilleure accessibilité. La version dispose d’un nouvel enregistreur de scripts python, d’un accès direct aux scripts via le ruban « Custom Actions » et d’un nouveau Store dédié, de nouvelles fonctions pour la gestion des capteurs et des vecteurs et de nombreuses améliorations supplémentaires. Un nouveau module a également été développé pour manipuler plus facilement les maillages et les résultats associés.

Bénéfices : Meilleure efficacité dans les tâches quotidienne, gain de temps et déblocage de nouvelles possibilités en termes d’analyse de résultats.

  • Amélioration de l’affichage des résultats.
La visualisation des différents résultats de calcul dans la fenêtre « Result Selector » a été améliorée. Les résultats sont maintenant catégorisés, accessibles dans la même fenêtre et personnalisable (noms, groupe, unités).

Bénéfices : Accès direct à tous les résultats et personnalisation possible de leur affichage.

Results
